| 是否进口：否 | 加工定制：是 | 型号：LTCM-S11 |
| 材质：不锈钢 | 品牌：福莱通 | 公称直径：16mm |
| 连接型式：螺纹 | 适用范围：电线电缆保护 | 规格：M20*1.5 |
不锈钢金属软管接头型号及规格简介
材质：不锈钢304接头，不锈钢316接头，
螺牙规格:公制牙M、德制牙ＰＧ、英制牙Ｇ及美制牙NPT，
防护等级: 二区隔离型防爆（EX dII），
工作温度：-40℃~＋100℃短时可达＋120℃
使用方法：304不锈钢接头，316不锈钢接头是海上船舶设备，机电设备上的***配线器材之一，304钢材质硬且抗腐蚀性能高，产品广泛出口欧盟，北美等国家

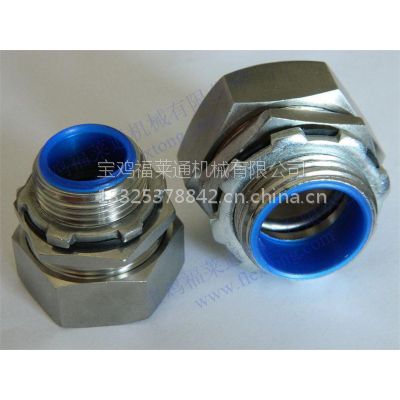

不锈钢直接头
不锈钢直接头M制螺纹
型号
Part No 螺纹标准
M 适配软管
Part No M 英制（Inch） 公称直径
（mm）
LTCM-S08 M12*1.5 5/16” 10
LTCM-S09 M16*1.5 3/8” 12
LTCM-S10 M20*1.5 3/8” 12
LTCM-S11 M20*1.5 1/2” 16
LTCM-S12 M25*1.5 3/4” 20
LTCM-S13 M32*1.5 1” 25
LTCM-S14 M40*1.5 1-1/4” 32
LTCM-S15 M50*1.5 1-1/2” 38
LTCM-S16 M63*1.5 2” 51
不锈钢直接头NPT螺纹
型号
Part No 螺纹标准 适配软管
Part No NPT 英制（Inch） 公称直径
（mm）
LTC-S09 NPT3/8” 3/8” 12
LTC-S10 NPT1/2” 3/8” 12
LTC-S11 NPT1/2” 1/2” 16
LTC-S12 NPT3/4” 3/4” 20
LTC-S13 NPT1” 1” 25
LTC-S14 NPT1-1/4” 1-1/4” 32
LTC-S15 NPT1-1/2” 1-1/2” 38
LTC-S16 NPT2” 2” 51
不锈钢直接头PG螺纹
型号
Part No 螺纹标准 适配软管
Part No PG 英制（Inch） 公称直径
（mm）
LTPG-S08 PG9 5/16” 10
LTPG-S09 PG11 3/8” 12
LTPG-S10 PG13.5 3/8” 12
LTPG-S11 PG16 1/2” 16
LTPG-S12 PG21 3/4” 20
LTPG-S13 PG29 1” 25
LTPG-S14 PG36 1-1/4” 32
LTPG-S15 PG42 1-1/2” 38
LTPG-S16 PG48 2” 51
不锈钢直接头G螺纹
型号
Part No 螺纹标准 适配软管
Part No G 英制（Inch） 公称直径
（mm）
LTCG-S08 G5/16” 5/16” 10
LTCG-S09 G3/8” 3/8” 12
LTCG-S10 G1/2” 3/8” 12
LTCG-S11 G1/2” 1/2” 16
LTCG-S12 G3/4” 3/4” 20
LTCG-S13 G1” 1” 25
LTCG-S14 G1-1/4” 1-1/4” 32
LTCG-S15 G1-1/2” 1-1/2” 38
LTCG-S16 G2” 2” 51
90度不锈钢软管接头
90度不锈钢弯头M制螺纹
型号
Part No. 螺纹标准
M 适配软管
Part No. M 英制（Inch） 公称直径
（mm）
LTCM-S208 M12*1.5 5/16” 10
LTCM-S209 M16*1.5 3/8” 12
LTCM-S20 M20*1.5 3/8” 12
LTCM-S21 M20*1.5 1/2” 16
LTCM-S22 M25*1.5 3/4” 20
LTCM-S23 M32*1.5 1” 25
LTCM-S24 M40*1.5 1-1/4” 32
LTCM-S25 M50*1.5 1-1/2” 38
LTCM-S26 M63*1.5 2” 51
90度不锈钢弯头NPT螺纹
型号
Part No. 螺纹标准 适配软管
Part No. NPT 英制（Inch） 公称直径
（mm）
LTC-S209 NPT3/8” 3/8” 12
LTC-S20 NPT1/2” 3/8” 12
LTC-S21 NPT1/2” 1/2” 16
LTC-S22 NPT3/4” 3/4” 20
LTC-S23 NPT1” 1” 25
LTC-S24 NPT1-1/4” 1-1/4” 32
LTC-S25 NPT1-1/2” 1-1/2” 38
LTC-S26 NPT2” 2” 51
90度不锈钢弯头PG螺纹
型号
Part No. 螺纹标准 适配软管
Part No. PG 英制（Inch） 公称直径
（mm）
LTPG-S208 PG9 5/16” 10
LTPG-S209 PG11 3/8” 12
LTPG-S20 PG13.5 3/8” 12
LTPG-S21 PG16 1/2” 16
LTPG-S22 PG21 3/4” 20
LTPG-S23 PG29 1” 25
LTPG-S24 PG36 1-1/4” 32
LTPG-S25 PG42 1-1/2” 38
LTPG-S26 PG48 2” 51
90度不锈钢弯头G螺纹
型号
Part No. 螺纹标准 适配软管
Part No. G 英制（Inch） 公称直径
（mm）
LTCG-S208 G5/16” 5/16” 10
LTCG-S209 G3/8” 3/8” 12
LTCG-S20 G1/2” 3/8” 12
LTCG-S21 G1/2” 1/2” 16
LTCG-S22 G3/4” 3/4” 20
LTCG-B23 G1” 1” 25
LTCG-S24 G1-1/4” 1-1/4” 32
LTCG-S25 G1-1/2” 1-1/2” 38
LTCG-S26 G2” 2” 51
45度不锈钢软管接头
45度不锈钢弯头M制螺纹
型号 螺纹标准 适配软管
Part No. M 英制（Inch） 公称直径
（mm）
LTCM-S308 M12*1.5 5/16” 10
LTCM-S309 M16*1.5 3/8” 12
LTCM-S30 M20*1.5 3/8” 12
LTCM-S31 M20*1.5 1/2” 16
LTCM-S32 M25*1.5 3/4” 20
LTCM-S33 M32*1.5 1” 25
LTCM-S34 M40*1.5 1-1/4” 32
LTCM-S35 M50*1.5 1-1/2” 38
LTCM-S36 M63*1.5 2” 51
45度不锈钢弯头NPT螺纹
型号 螺纹标准 适配软管
Part No. NPT 英制（Inch） 公称直径
（mm）
LTC-S309 NPT3/8” 3/8” 12
LTC-S30 NPT1/2” 3/8” 12
LTC-S31 NPT1/2” 1/2” 16
LTC-S32 NPT3/4” 3/4” 20
LTC-S33 NPT1” 1” 25
LTC-S34 NPT1-1/4” 1-1/4” 32
LTC-S35 NPT1-1/2” 1-1/2” 38
LTC-S36 NPT2” 2” 51
45度不锈钢弯头PG螺纹
型号 螺纹标准 适配软管
Part No. PG 英制（Inch） 公称直径
（mm）
LTPG-S308 PG9 5/16” 10
LTPG-S309 PG11 3/8” 12
LTPG-S30 PG13.5 3/8” 12
LTPG-S31 PG16 1/2” 16
LTPG-S32 PG21 3/4” 20
LTPG-S33 PG29 1” 25
LTPG-S34 PG36 1-1/4” 32
LTPG-S35 PG42 1-1/2” 38
LTPG-S36 PG48 2” 51
45度不锈钢弯头G螺纹
型号 螺纹标准 适配软管
Part No. G 英制（Inch） 公称直径
（mm）
LTCG-S308 G5/16” 5/16” 10
LTCG-S309 G3/8” 3/8” 12
LTCG-S30 G1/2” 3/8” 12
LTCG-S31 G1/2” 1/2” 16
LTCG-S32 G3/4” 3/4” 20
LTCG-S33 G1” 1” 25
LTCG-S34 G1-1/4” 1-1/4” 32
LTCG-S35 G1-1/2” 1-1/2” 38
LTCG-S36 G2” 2” 51
